Przewodnik po łożyskach napędowych: rodzaje, przyczyny awarii i konserwacja

Author: Heyang Date: Jul 06, 2026

Co za napęd Łożysko Czy i dlaczego kończy się niepowodzeniem szybciej, niż ludzie się spodziewają

Łożysko napędowe to łożysko toczne zamontowane wewnątrz wału napędowego, skrzyni biegów lub obudowy przekładni, które podtrzymuje obracający się wał, przenosząc jednocześnie obciążenia promieniowe i osiowe powstające podczas przenoszenia mocy. W przeciwieństwie do prostego łożyska oporowego, łożysko napędowe zwykle pracuje pod łącznym obciążeniem, większą prędkością obrotową i większą ilością ciepła niż standardowe łożysko w tej samej maszynie dlatego harmonogram doboru, instalacji i konserwacji zwykle musi być bardziej rygorystyczny niż w przypadku reszty układu napędowego.

W praktyce termin ten obejmuje kilka rodzin elementów tocznych – łożyska stożkowe, łożyska walcowe, łożyska baryłkowe, łożyska kulkowe zwykłe i łożyska igiełkowe – każdy dostosowany do innej kombinacji kierunku obciążenia, prędkości i dostępnej przestrzeni. Oprócz samego elementu tocznego, działanie zespołu łożyska napędu zależy również od prawidłowego dopasowania wału i oprawy, prawidłowego układu uszczelnień oraz procedury smarowania dostosowanej do zastosowania. Jeśli popełnisz błąd, typ łożyska na etykiecie przestanie mieć znaczenie, ponieważ rodzaj awarii zmienia się ze zmęczenia pod koniec długiego okresu użytkowania na przedwczesne zużycie w ciągu tygodni lub miesięcy.

W poniższych sekcjach omówiono, jak rozróżnić typy łożysk napędowych, jak obciążenie promieniowe i osiowe wpływa na tę decyzję, co tak naprawdę powoduje wczesną awarię łożyska napędowego, wybór uszczelnień i pasowania zapewniających jego ochronę, sposób prawidłowego montażu, gdzie każdy typ pojawia się w różnych branżach oraz nawyki konserwacyjne, które niezawodnie wydłużają żywotność łożyska w rzeczywistych warunkach pracy.

2 Kierunki obciążeń, jakie musi wytrzymać łożysko napędowe: promieniowe i osiowe
5 Typowe typy łożysk stosowane w konstrukcjach wału napędowego i skrzyni biegów
1 na 6 Przedwczesne awarie łożysk wynikają wyłącznie ze złej praktyki montażu

Główne typy łożysk napędowych i miejsca, w których każdy z nich pasuje

Wybór łożyska napędowego rozpoczyna się od kształtu elementu tocznego, ponieważ geometria określa, ile obciążenia promieniowego, osiowego lub łącznego obciążenia łożysko może przyjąć bez przedwczesnego zmęczenia. Pięć poniższych typów obejmuje zdecydowaną większość zastosowań związanych z wałami napędowymi, skrzyniami biegów i przekładniami w sprzęcie motoryzacyjnym, przemysłowym i maszynach ciężkich.

Łożyska stożkowe

Stożkowe rolki poruszające się po stożkowych bieżniach pozwalają temu łożysku przenosić jednocześnie obciążenia promieniowe i osiowe, dlatego stale pojawia się w piastach kół, mechanizmach różnicowych i głównych układach napędowych, w których wał przesuwa się zarówno na boki, jak i wzdłuż własnej osi. Łożyska stożkowe są często montowane w dopasowanych parach, tyłem do siebie lub twarzą w twarz, dzięki czemu zespół może wytrzymać nacisk z obu kierunków.

Łożyska walcowe

Liniowy kontakt rolek z bieżnią rozkłada obciążenie promieniowe na szeroką powierzchnię, co zapewnia łożysku dużą nośność promieniową. Jest to powszechny wybór w przemysłowych reduktorach biegów, maszynach papierniczych i kolejowych jednostkach napędowych przenoszących duże obciążenia czysto promieniowe, chociaż większość konstrukcji wymaga oddzielnego łożyska oporowego, jeśli występuje również obciążenie osiowe.

Łożyska baryłkowe

Rolki w kształcie beczki zapewniają temu łożysku wbudowaną zdolność samonastawności, dzięki czemu toleruje ono ugięcie wału i niewspółosiowość obudowy lepiej niż większość innych typów łożysk napędowych. Wały główne turbin wiatrowych, kruszarki górnicze i ciężkie przekładnie opierają się na tej tolerancji, ponieważ długie wały w tych maszynach rzadko pozostają idealnie proste pod obciążeniem.

Łożyska kulkowe zwykłe

Kulki sferyczne osadzone w bieżni z głębokim rowkiem wytrzymują umiarkowane obciążenia promieniowe i osiowe przy niskim tarciu i cichej pracy. Dzięki temu są one praktyczne w przypadku mniejszych wałów napędowych, pomp i wałów napędzanych silnikiem, które nie są narażone na ekstremalne obciążenia, a ich prosta konstrukcja zapewnia niski koszt wymiany i krótki czas realizacji.

Łożyska igiełkowe

Cienkie, wydłużone rolki mieszczą więcej elementów tocznych na małym przekroju i właśnie dlatego wybiera się to łożysko w przypadku ograniczonej przestrzeni promieniowej, np. wałów skrzyni biegów i czopów korbowodów w kompaktowych układach napędowych. Kompromisem jest mniejsza nośność osiowa w porównaniu z rolkami stożkowymi lub sferycznymi.

Obciążenie promieniowe a obciążenie osiowe: dlaczego wybór łożyska napędowego zależy od obu

Każda decyzja dotycząca łożyska napędu sprowadza się do prostego pytania: w jakim kierunku faktycznie pcha ładunek? Obciążenie promieniowe naciska prostopadle do wału, tak jak rolka przenośnika jest dociskana przez ciężar materiału znajdującego się na taśmie. Obciążenie osiowe, często nazywane ciągiem, popycha w tym samym kierunku co sam wał, w taki sam sposób, w jaki koła zębate wywierają siłę wzdłuż wału napędowego podczas ich przesuwania i sprzęgania.

Obciążenie promieniowe

  • Działa prostopadle do osi wału
  • Typowe źródło: ciężar wału, napięcie paska, siła zazębienia przekładni
  • Dobrze obsługiwane przez cylindryczne łożyska wałeczkowe i łożyska kulkowe zwykłe
  • Dominujący rodzaj obciążenia w rolkach przenośników i wałach pomp

Obciążenie osiowe (pchnięcie)

  • Działa wzdłuż osi wału
  • Typowe źródło: zmiana biegów, ciąg śmigła, ciężar wału pionowego
  • Dobra obsługa dzięki łożyskom stożkowym i kulkowym wzdłużnym
  • Dominujący rodzaj obciążenia w piastach kół i pionowych wałach pomp

Wiele wałów napędowych podlega jednocześnie obciążeniu promieniowemu i osiowemu i właśnie dlatego łożyska stożkowe są tak powszechne w tym położeniu — geometria stożkowa pozwala jednemu łożysku wykonać pracę, która w przeciwnym razie wymagałaby ułożenia dwóch oddzielnych typów łożysk. Kiedy łożysko napędowe jest zbyt małe dla któregokolwiek kierunku obciążenia, elementy toczne ślizgają się, zamiast toczyć się płynnie, i to właśnie w tym poślizgu faktycznie rozpoczyna się duża część wczesnego zużycia łożyska.

Opcje uszczelniania: Otwarte, ekranowane i uszczelnione łożyska napędowe

Po wybraniu typu elementu tocznego następną decyzją jest sposób obudowy łożyska napędowego, ponieważ uszczelnienie kontroluje, jak dobrze jest ono odporne na zanieczyszczenia i jak duże jest tarcie, jakie zwiększa układ. Istnieją trzy szerokie kategorie, a właściwa zależy od czystości, szybkości i łatwości późniejszej konserwacji łożyska.

Porównanie otwartych, ekranowanych i uszczelnionych obudów łożysk napędowych
Typ obudowy Ochrona przed zanieczyszczeniami Tarcie / Prędkość Typowe zastosowanie
Otwarty (bez osłony i uszczelki) Żadne samo w sobie Najniższe tarcie, najwyższa prędkość Skrzynie biegów zanurzone w oleju i czyste zamknięte obudowy
Ekranowany (bezdotykowy metal) Umiarkowany, blokuje tylko większe cząstki Niskie tarcie, duża prędkość Silniki elektryczne, wentylatory, średnio czyste środowisko
Uszczelnione (gumowa uszczelka stykowa) Najwyższy, blokuje kurz i wilgoć Większe tarcie, zmniejszona prędkość maksymalna Miejsca wymagające mycia, na zewnątrz i w miejscach trudnych w obsłudze

Otwarte łożyska napędowe opierają się całkowicie na otaczającej obudowie, aby utrzymać zanieczyszczenia na zewnątrz, dlatego mają sens tylko w czystej, stale zasilanej olejem skrzyni biegów. Łożyska ekranowane stanowią bezdotykową metalową barierę, która zapobiega przedostawaniu się większych zanieczyszczeń, ledwo dotykając tarcia roboczego, dlatego są one powszechne w silnikach ogólnego przeznaczenia. Uszczelnione łożyska napędowe dociskają gumową wargę do pierścienia wewnętrznego, co ogranicza pewną prędkość i dodaje niewielką ilość ciepła, ale zapewnia najlepszą ochronę w przypadku zastosowań z wałem napędowym zanieczyszczonym, mokrym lub na zewnątrz, gdzie częsta obsługa jest niepraktyczna.

Pasowanie wału i obudowy: uzyskanie właściwej tolerancji

Łożysko napędowe, które jest idealnie dobrane na papierze, może nadal ulec przedwczesnej awarii, jeśli tolerancje wału i obudowy wokół niego są nieprawidłowe. Dopasowanie nie jest pojedynczym ustawieniem — jest ono wybierane na podstawie tego, który pierścień się obraca, jak duży jest ładunek i czy należy zdjąć obudowę do serwisu.

Pasowanie wciskowe (ciasne).

Stosowany na pierścieniu obrotowym, najczęściej na wale, w celu zapobiegania pełzaniu lub obracaniu się łożyska pod obciążeniem. Cięższe obciążenia wymagają większych zakłóceń, ale nadmierne zakłócenia zmniejszają luz wewnętrzny i zwiększają temperaturę roboczą.

Luźny (luźny) krój

Stosowany na pierścieniu nieruchomym, zwykle w obudowie, w celu umożliwienia łatwego montażu, rozszerzalności cieplnej i demontażu podczas pracy bez zakłócania pasowania obrotowego.

Dopasowanie przejściowe

Pasowanie pośrednie stosowane tam, gdzie wymagana jest pewna regulacja lub łatwiejszy demontaż, powszechnie stosowane w otworach opraw w ogólnych przemysłowych instalacjach łożysk napędowych.

Dlaczego błędy dopasowania mają znaczenie

Zbyt luźne pasowanie powoduje pełzanie łożyska i wytwarzanie ciepła w wyniku wewnętrznego wirowania; zbyt ciasne pasowanie usuwa luz wewnętrzny i może spowodować pęknięcie bieżni pod normalnym obciążeniem.

Z reguły większość zastosowań wałów napędowych z obracającym się pierścieniem wewnętrznym i stałym obciążeniem promieniowym wymaga pasowania wciskowego na wale oraz pasowania przejściowego lub luzowego w oprawie. W zastosowaniach z osiowo dzieloną obudową zwykle stosuje się luźniejsze pasowanie oprawy, szczególnie w celu uniknięcia odkształcenia pierścienia zewnętrznego, gdy połówki oprawy są ze sobą skręcone.

Typowe przyczyny awarii łożysk napędu

Inżynierowie zajmujący się łożyskami, którzy badają przedwczesne awarie, konsekwentnie wskazują te same kilka głównych przyczyn, a problemy ze smarowaniem znajdują się na szczycie tej listy częściej niż jakakolwiek defekt mechaniczny samego łożyska. Mniej więcej połowa wszystkich uszkodzeń łożysk maszyn wirujących wynika raczej z niedostatecznego smarowania, zanieczyszczenia lub niewspółosiowości, a nie z wady produkcyjnej , co oznacza, że większości awarii łożysk napędu można zapobiec, stosując lepsze praktyki operacyjne, a nie stosując inne łożysko.

  1. Brak smarowania lub awaria – niewystarczająca ilość smaru, zdegradowany olej lub niewłaściwa lepkość w stosunku do temperatury roboczej, powodują, że elementy toczne pracują w bezpośrednim kontakcie metal z metalem.
  2. Nadmierne smarowanie — wypełnienie obudowy łożyska większą ilością smaru niż jest to przewidziane w konstrukcji, powoduje zatrzymanie ciepła, co zmiękcza zagęszczacz i blokuje cienki film olejowy, od którego w rzeczywistości zależą elementy toczne.
  3. Zanieczyszczenia — brud, wióry metalowe lub wilgoć przedostająca się przez zużytą uszczelkę działają jak materiał ścierny, ścierając powierzchnię bieżni przy każdym obrocie.
  4. Niewspółosiowość - nieprawidłowy wał lub obudowa powoduje, że elementy toczne przenoszą nierównomierne obciążenie na bieżni, skupiając zużycie na jednej krawędzi, zamiast równomiernie je rozkładać.
  5. Przeciążenie – praca łożyska napędowego przekraczająca jego znamionową nośność promieniową lub osiową przyspiesza zmęczenie i skraca żywotność, nawet jeśli smarowanie i wyosiowanie są prawidłowe.
  6. Niewłaściwy montaż — wciskanie łożyska na wał o niewłaściwym pasowaniu, uderzanie w niewłaściwy pierścień podczas montażu lub pomijanie smarowania podczas montażu może spowodować uszkodzenie, które ujawni się dopiero po tygodniach pracy.
  7. Nieprawidłowe pasowanie wału lub oprawy – pasowanie luźniejsze lub ciaśniejsze niż określone zmienia luz wewnętrzny i może prowadzić do pełzania, przegrzania lub pękania bieżni na długo przed osiągnięciem przez łożysko znamionowej trwałości zmęczeniowej.

Jak instalowane są łożyska napędowe: objaśnienie metod montażu

Jakość montażu jest tak samo decydująca jak wybór łożyska, ponieważ siła przyłożona do niewłaściwego pierścienia lub wału poza tolerancją może uszkodzić fabrycznie nowe łożysko, zanim w ogóle zacznie działać. Trzy metody montażu obejmują prawie każdą instalację łożysk napędowych, a wybór właściwej zależy głównie od rozmiaru łożyska.

Montaż mechaniczny (na zimno).

Stosowany w przypadku mniejszych łożysk, siła jest przykładana przez pierścień mocowany za pomocą prasy lub tulei i pierścienia udarowego, nigdy przez elementy toczne. Jest to najpopularniejsza metoda w przypadku łożysk o średnicy otworu do około czterech cali.

Montaż termokurczliwy (na gorąco).

Łożysko jest podgrzewane za pomocą nagrzewnicy indukcyjnej, dzięki czemu rozszerza się na tyle, aby wsunąć się na wał bez nadmiernej siły, a następnie ochładza się i kurczy, zapewniając ciasne pasowanie. Producenci zazwyczaj ograniczają temperaturę nagrzewania znacznie poniżej punktu, który może mieć wpływ na obróbkę cieplną łożyska.

Montaż hydrauliczny

Zarezerwowane dla największych łożysk napędowych, prasa hydrauliczna lub tuleja wciągana z nakrętką hydrauliczną równomiernie rozprowadzają siłę montażową i pozwalają uniknąć ryzyka wystąpienia obciążenia udarowego, które przy tej wielkości spowodowałoby zastosowanie metody napędzanej młotkiem.

Kontrole przed instalacją

Przed montażem zmierz otwór wału i oprawy pod kątem określonej tolerancji, sprawdź, czy nie ma nacięć i zadziorów, i przechowuj łożysko w opakowaniu aż do momentu montażu, aby zapobiec osadzaniu się zanieczyszczeń na bieżni.

W trakcie i po montażu

Siła powinna zawsze działać przez pierścień pasowany z wciskiem, nigdy przez kulki, rolki lub pierścień przeciwny, a zespół powinien być mocno osadzony na odsadzeniu wału, aby wyeliminować wszelkie szczeliny osiowe przed oddaniem łożyska do użytku.

Wczesne sygnały ostrzegawcze, że łożysko napędu ulega awarii

Wczesne wykrycie uszkodzonego łożyska napędu jest prawie zawsze tańsze niż jego wymiana po zatarciu, ponieważ wczesne objawy zwykle ograniczają się do samego łożyska, natomiast pełne zatarcie może uszkodzić wał, obudowę i otaczające koła zębate. Poniższa tabela podsumowuje objawy najczęściej zgłaszane podczas rutynowych kontroli i na co zazwyczaj wskazują.

Typowe wczesne sygnały ostrzegawcze zużycia łożysk napędu i ich najczęstsza przyczyna
Obserwowany znak Prawdopodobna przyczyna
Rosnąca temperatura robocza Niewystarczający lub psujący się środek smarny
Odgłosy zgrzytania lub dudnienia Zanieczyszczenie lub wżery powierzchniowe na bieżni
Zapach spalonego smaru Dłuższa praca w podwyższonej temperaturze
Niebieskie lub brązowe przebarwienie na pierścieniu zewnętrznym Długotrwała ekspozycja na ciepło, która już zmniejszyła twardość
Widoczne wibracje lub drgania wału Niewspółosiowość lub zmęczenie bieżni
Spadek ciśnienia oleju w smarowanej obudowie Zużyty luz łożyska umożliwiający ominięcie oleju
Smar, który stał się niejednolity lub zapiaszczony Niewłaściwa lepkość smaru w stosunku do prędkości roboczej i temperatury

Monitorowanie wibracji i temperatury jest obecnie powszechne w przypadku wałów napędowych o wyższej wartości właśnie dlatego, że te dwa odczyty mają tendencję do wzrostu na długo przed wygenerowaniem słyszalnego hałasu przez łożysko, co daje zespołom konserwacyjnym możliwość zaplanowania wymiany zamiast reagowania na awarię.

Praktyki smarowania i konserwacji wydłużające żywotność łożysk napędu

Większość prac konserwacyjnych, które faktycznie wydłużają żywotność łożysk napędu, ma miejsce, zanim problem stanie się widoczny, dzięki kilku konsekwentnym nawykom, a nie pojedynczemu działaniu naprawczemu.

Ustaw udokumentowany okres dosmarowywania

Oprzyj interwał na prędkości roboczej, obciążeniu i temperaturze, a nie na ogólnej dacie kalendarzowej, a następnie dostosuj go, korzystając z danych kontrolnych, takich jak trendy temperatury i wibracji w czasie.

Użyj właściwej ilości smaru

Łożysko smaruje się jedynie cienką warstwą oleju, która wycieka ze smaru w strefach styku tocznego, więc dodanie większej ilości smaru niż potrzeba dla oprawy po prostu zatrzymuje ciepło, zamiast poprawiać smarowanie.

Chronić przed zanieczyszczeniem

Utrzymuj uszczelki w dobrym stanie, w miarę możliwości filtruj smar i olej oraz kontroluj czystość obszaru wokół obudowy łożyska podczas wszelkich prac konserwacyjnych.

Podczas każdego przeglądu sprawdzaj wyrównanie i dopasowanie montażowe

Sprawdź dopasowanie wału i oprawy do specyfikacji producenta i potwierdź praktykę montażu przy każdym montażu lub ponownym montażu łożyska napędowego po serwisie.

Śledź trendy temperatury i wibracji

Stopniowy wzrost któregokolwiek odczytu na przestrzeni tygodni jest zwykle bardziej wiarygodnym wczesnym wskaźnikiem niż jakikolwiek pojedynczy odczyt brany osobno.

Zamienne łożyska należy przechowywać szczelnie zamknięte do czasu montażu

Łożysko pozostawione rozpakowane na stole warsztatowym zbiera kurz i wilgoć zanim wykona choćby jeden obrót, dlatego opakowanie należy otwierać dopiero w momencie montażu.

Łożyska napędowe w różnych branżach

Te same typy łożysk rdzeniowych są wybierane inaczej po uwzględnieniu rzeczywistych warunków pracy – obciążenia, prędkości, zanieczyszczenia i cyklu pracy – dla konkretnej branży. Poniższe przykłady pokazują, jak te same zasady inżynieryjne sprawdzają się w różnych urządzeniach.

Samochodowe układy napędowe

W piastach kół i mechanizmach różnicowych preferuje się łożyska stożkowe ze względu na ich łączną nośność promieniową i osiową, podczas gdy mniejsze wały w alternatorach i pompach wodnych zwykle wykorzystują łożyska kulkowe zwykłe ze względu na ich niewielkie rozmiary i niskie tarcie.

Energia Wiatrowa

Łożyska wału głównego w turbinach wiatrowych opierają się na łożyskach baryłkowych ze względu na ich tolerancję samonastawności, ponieważ długie wały pracujące na zewnątrz pod zmiennym obciążeniem wiatrem rzadko zachowują idealne ustawienie przez lata pracy.

Transport materiałów i przenośniki

Rolki przenośników i koła napinające są w większości narażone na stałe obciążenie promieniowe, dlatego standardowym wyborem są łożyska walcowe lub łożyska kulkowe zwykłe, często w połączeniu z uszczelnionymi obudowami, w których czynnikiem jest kurz lub narażenie na działanie czynników zewnętrznych.

Maszyny rolnicze

Wały napędowe w glebogryzarkach, kombajnach i prasach prasujących pracują w zapylonych i mokrych warunkach terenowych, co skłania do wyboru w kierunku uszczelnionych łożysk i konstrukcji rolek stożkowych, które tolerują zarówno ryzyko zanieczyszczenia, jak i kombinowane obciążenie.

Wały okrętowe i napędowe

Napór wału napędowego powoduje, że dominującym czynnikiem jest obciążenie osiowe, dlatego typowe są łożyska stożkowe lub dedykowane łożyska wzdłużne, zwykle wyposażone w materiały lub powłoki odporne na korozję, odporne na działanie słonej wody.

Jak wybrać odpowiednie łożysko napędowe do swojego zastosowania

Wybór łożyska napędowego sprowadza się do dopasowania geometrii łożyska, rozmiaru, uszczelnienia i dopasowania do rzeczywistych warunków pracy wału, który będzie wspierał. Poniższa lista kontrolna obejmuje czynniki, które najczęściej decydują o tym, czy wybrane łożysko będzie służyć latami, czy też będzie wymagało wcześniejszej wymiany.

Kierunek i wielkość obciążenia

Sprawdź, czy na wał wywierane jest obciążenie promieniowe, osiowe, czy jedno i drugie, i dobierz łożysko do wyższej z jego nośności znamionowej, a nie do średnich oczekiwań.

Prędkość robocza

Wały o dużej prędkości preferują łożyska kulkowe i lżejsze konstrukcje rolek, podczas gdy wały o niższych prędkościach i większym obciążeniu preferują większe łożyska wałeczkowe, takie jak rolki baryłkowe lub stożkowe.

Zakres temperatur pracy

Dopasuj rodzaj smaru i klasę luzu łożyskowego do oczekiwanego zakresu temperatur, ponieważ standardowy smar rozkłada się szybciej w stale gorącym środowisku.

Wał i obudowa pasują

Potwierdzić klasę tolerancji określoną dla otworu wału i oprawy, ponieważ nieprawidłowe pasowanie jest jedną z najczęstszych przyczyn przedwczesnego zużycia łożysk.

Wymóg uszczelnienia

Wybierz uszczelnione lub ekranowane łożysko, w przypadku którego zanieczyszczenie pyłem, wilgocią lub zanieczyszczeniami stanowi realne ryzyko w środowisku pracy.

Dostępna przestrzeń promieniowa

Tam, gdzie przestrzeń w obudowie jest ograniczona, łożyska igiełkowe często pasują tam, gdzie nie sprawdziłoby się standardowe łożysko wałeczkowe o tej samej nośności.

Dostęp do instalacji i serwisu

Łożysko napędu umieszczone w trudno dostępnym miejscu sprzyja uszczelnionej konstrukcji i wymaga niewielkiej konserwacji, podczas gdy położenie łatwe w serwisowaniu może polegać na częstszym dosmarowywaniu.

Koszt cyklu pracy i przestojów

Urządzenia do pracy ciągłej charakteryzujące się wysokimi kosztami przestojów uzasadniają bardziej konserwatywne parametry łożysk i krótsze okresy między przeglądami niż urządzenia do pracy przerywanej.

Glosariusz terminów dotyczących łożysk napędu kluczowego

Obciążenie promieniowe

Siła działająca prostopadle do osi wału.

Obciążenie osiowe (ciąg)

Siła działająca wzdłuż osi wału, a nie w poprzek niej.

Pasowanie interferencyjne

Pasowanie, w którym otwór łożyska jest nieco mniejszy niż wał lub pierścień zewnętrzny nieco większy niż otwór w oprawie, co zapewnia mocny chwyt mechaniczny.

Dopasowanie luzu

Pasowanie pozostawiające niewielką szczelinę pomiędzy łożyskiem a współpracującą częścią, co umożliwia łatwiejszy montaż i demontaż.

Wstępnie załaduj

Celowe obciążenie wewnętrzne przykładane podczas montażu, często w parach łożysk stożkowych, w celu usunięcia luzu wewnętrznego i poprawy sztywności.

Tor wyścigowy

Utwardzona powierzchnia pierścienia wewnętrznego lub zewnętrznego, po której poruszają się elementy toczne.

Klatka

Element, który równomiernie rozmieszcza elementy toczne wokół bieżni i zapobiega ich stykaniu się ze sobą.

Fluting

Uszkodzenia bieżni podobne do tarki, spowodowane przepływem prądu elektrycznego przez łożysko, powszechne w wałach napędzanych silnikiem.

Często zadawane pytania dotyczące łożysk napędowych

Jaka jest różnica między łożyskiem napędowym a zwykłym łożyskiem podporowym?

Łożysko napędowe znajduje się na ścieżce przenoszenia mocy wału, skrzyni biegów lub mechanizmu różnicowego i oczekuje się, że będzie przenosić łączne obciążenie promieniowe i osiowe przy większej prędkości i cieple niż proste łożysko podporowe, które utrzymuje jedynie wał w odpowiednim położeniu.

Jak długo zwykle wytrzymuje łożysko napędowe?

Żywotność zależy w dużej mierze od obciążenia, prędkości, jakości smarowania i kontroli zanieczyszczeń, dlatego nie ma jednej liczby, która miałaby zastosowanie do różnych zastosowań. Dobrze nasmarowane, prawidłowo wyosiowane łożysko, pracujące w zakresie obciążenia znamionowego, wytrzyma dłużej niż łożysko przeciążone, niedosmarowane lub narażone na zanieczyszczenie.

Czy łożysko napędowe może ulec uszkodzeniu, nawet jeśli jest dobrze nasmarowane?

Tak. Niewspółosiowość, przeciążenie, zanieczyszczenie, nieprawidłowe pasowanie wału lub oprawy oraz niewłaściwa instalacja mogą spowodować przedwczesną awarię nawet przy prawidłowym smarowaniu, dlatego kontrola powinna obejmować raczej pasowanie montażowe i trendy wibracji, a nie samo smarowanie.

Jaki dźwięk zwykle wydaje uszkodzone łożysko napędu?

Najczęściej zgłaszanym objawem jest zgrzytanie, dudnienie lub warczenie, które zmienia się wraz z prędkością wału i zazwyczaj wskazuje na wżery na powierzchni lub zanieczyszczenie bieżni, a nie tylko na problem ze smarowaniem.

Czy łożysko stożkowe jest zawsze właściwym wyborem dla wału napędowego?

Nie zawsze. Łożyska stożkowe są dobrze dopasowane, gdy obciążenie promieniowe i osiowe występują razem, ale wał o czystym obciążeniu promieniowym i dużej prędkości może lepiej obsługiwać zamiast tego łożysko walcowe lub łożysko kulkowe zwykłe.

Jak często należy smarować łożysko napędowe?

Prawidłowy interwał zależy od prędkości, obciążenia i temperatury, a nie od stałego harmonogramu kalendarzowego. Większość programów niezawodności określa początkowy odstęp czasu na podstawie wskazówek producenta łożysk, a następnie udoskonala go na podstawie danych z kontroli temperatury i wibracji zebranych w miarę upływu czasu.

Jaka jest najczęstsza przyczyna awarii łożysk napędu?

Problemy związane ze smarowaniem, w tym zarówno niedostateczne smarowanie, jak i nadmierne smarowanie, są zgłaszane jako główna przyczyna w przemysłowych urządzeniach obrotowych, poprzedzająca zanieczyszczenie, niewspółosiowość i przeciążenie.

Czy łożysko napędu powinno być uszczelnione czy ekranowane?

Uszczelnione łożyska zapewniają najsilniejszą ochronę przed kurzem i wilgocią, ale działają z większym tarciem i niższą prędkością maksymalną. Łożyska osłonięte pracują chłodniej i szybciej, ale zapewniają jedynie umiarkowaną ochronę, więc właściwy wybór zależy od tego, jak czyste jest rzeczywiście środowisko pracy i jak łatwo można serwisować łożysko.

Jaki jest najbezpieczniejszy sposób montażu łożyska napędowego na wale?

Siłę należy zawsze przykładać przez pierścień pasowany z wciskiem, nigdy przez elementy toczne, przy użyciu prasy, nagrzewnicy indukcyjnej lub narzędzia hydraulicznego dopasowanego do łożyska, a nie młotka uderzanego bezpośrednio w samo łożysko.

Dlaczego łożyska napędowe częściej ulegają awariom w silnikach elektrycznych?

Poza przyczynami mechanicznymi, wały napędzane silnikiem mogą podlegać karbowaniu elektrycznemu, podczas którego prąd błądzący przepływający przez łożyska wbija się w bieżnię przypominającą tarę, dlatego w napędach silnikowych o zmiennej częstotliwości powszechne są izolowane łożyska lub uziemienie wałów.

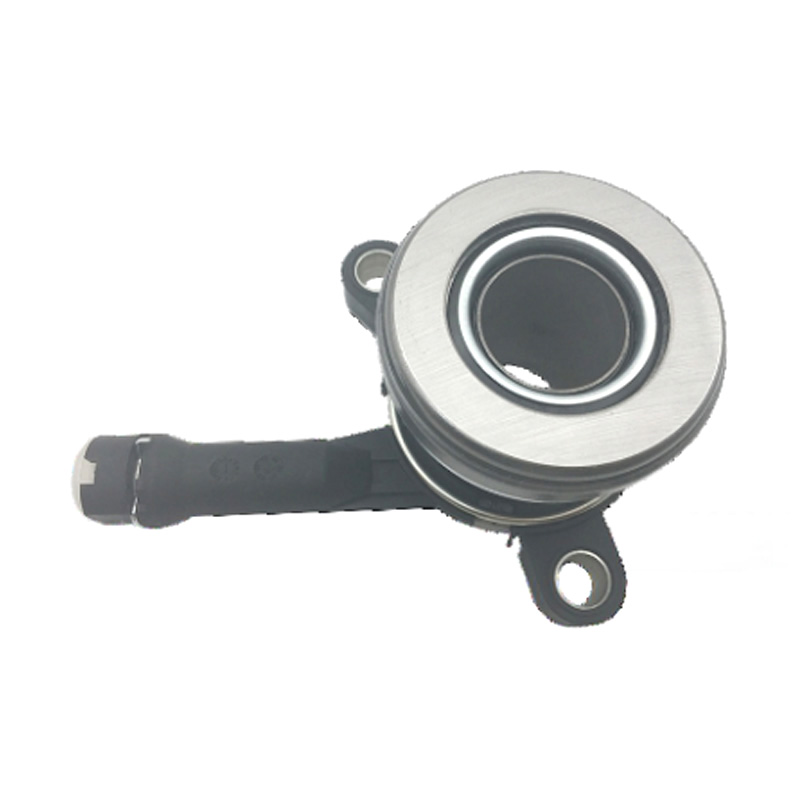

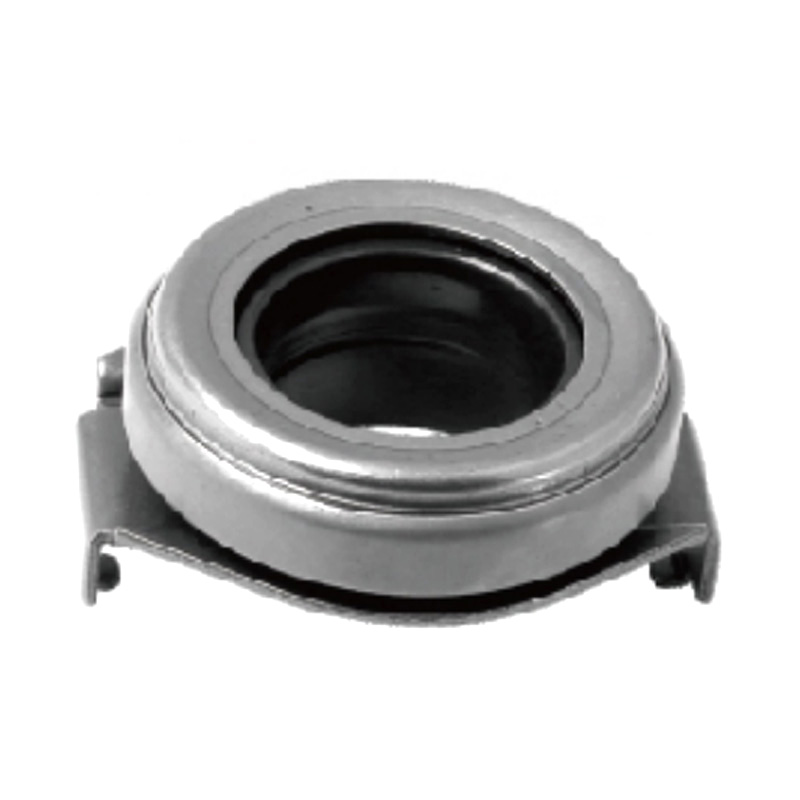

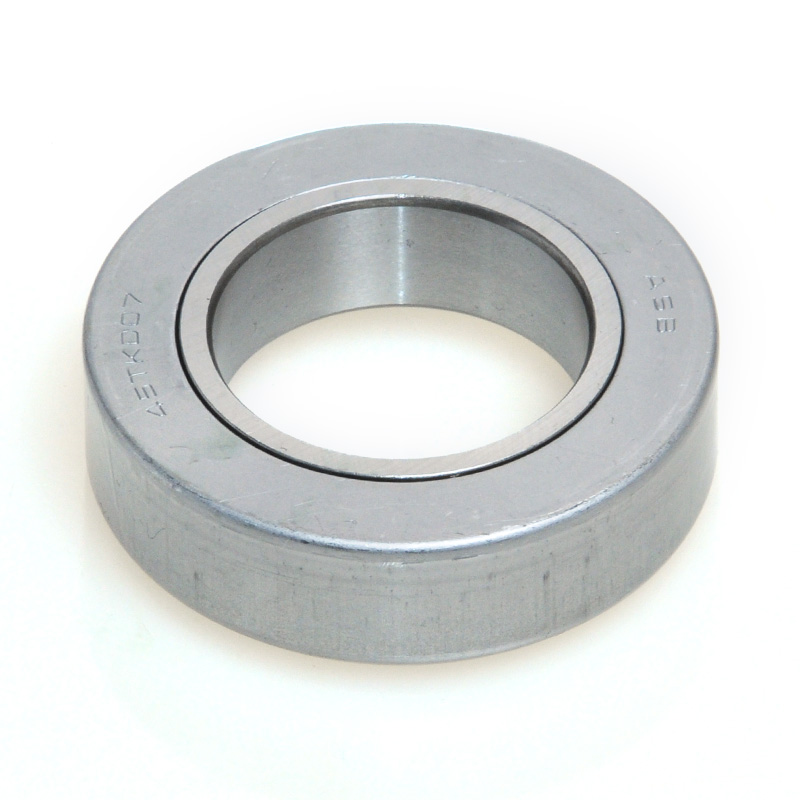

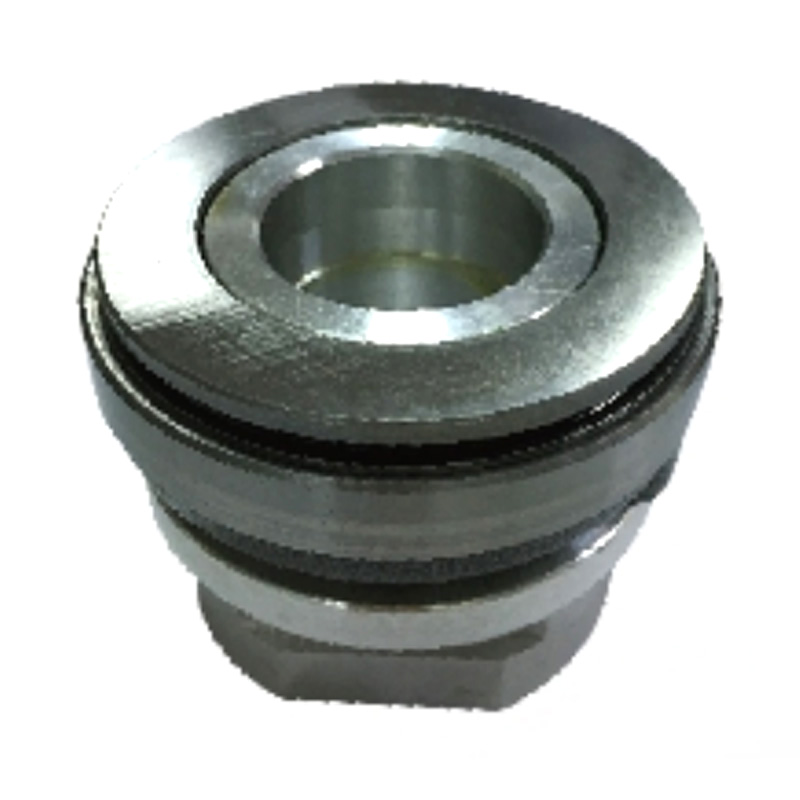

Powiązane produkty
