Jaki dźwięk wydaje zużyte łożysko oporowe sprzęgła?

Jak właściwie brzmi zużyte łożysko oporowe sprzęgła?

Zużyty łożysko oporowe sprzęgła — zwane także łożyskiem wypychanym — najczęściej wytwarza a wysokie piski, ćwierkanie lub zgrzytanie, które pojawia się szczególnie po naciśnięciu pedału sprzęgła i znika, gdy go puścisz. Ten związek włączania i wyłączania z ruchem pedału jest najwyraźniejszą wskazówką diagnostyczną oddzielającą uszkodzone łożysko oporowe od innych dźwięków układu napędowego. W niektórych przypadkach dźwięk zmienia się w ostre, metaliczne zgrzytanie, gdy łożysko przekroczyło już pisk i przechodzi w fizyczny kontakt pomiędzy metalowymi elementami. Jeśli słyszysz ciągły warkot lub dudnienie, które zmienia charakter w momencie dotknięcia pedału sprzęgła, najbardziej prawdopodobną przyczyną jest uszkodzenie łożyska zwalniającego sprzęgło.

Zrozumienie dokładnie tego, co słyszysz – i kiedy – pozwala uniknąć błędnej diagnozy problemu, takiego jak zużyte łożysko prowadzące, uszkodzone łożysko wału wejściowego, a nawet wycie skrzyni biegów. Każdy z nich wytwarza hałas w innym czasie i w innych warunkach. Charakterystyka hałasu łożyska oporowego jest bezpośrednio powiązana z uruchamianiem pedału, co sprawia, że ​​jest to jeden z łatwiejszych elementów do zidentyfikowania na podstawie ucha.

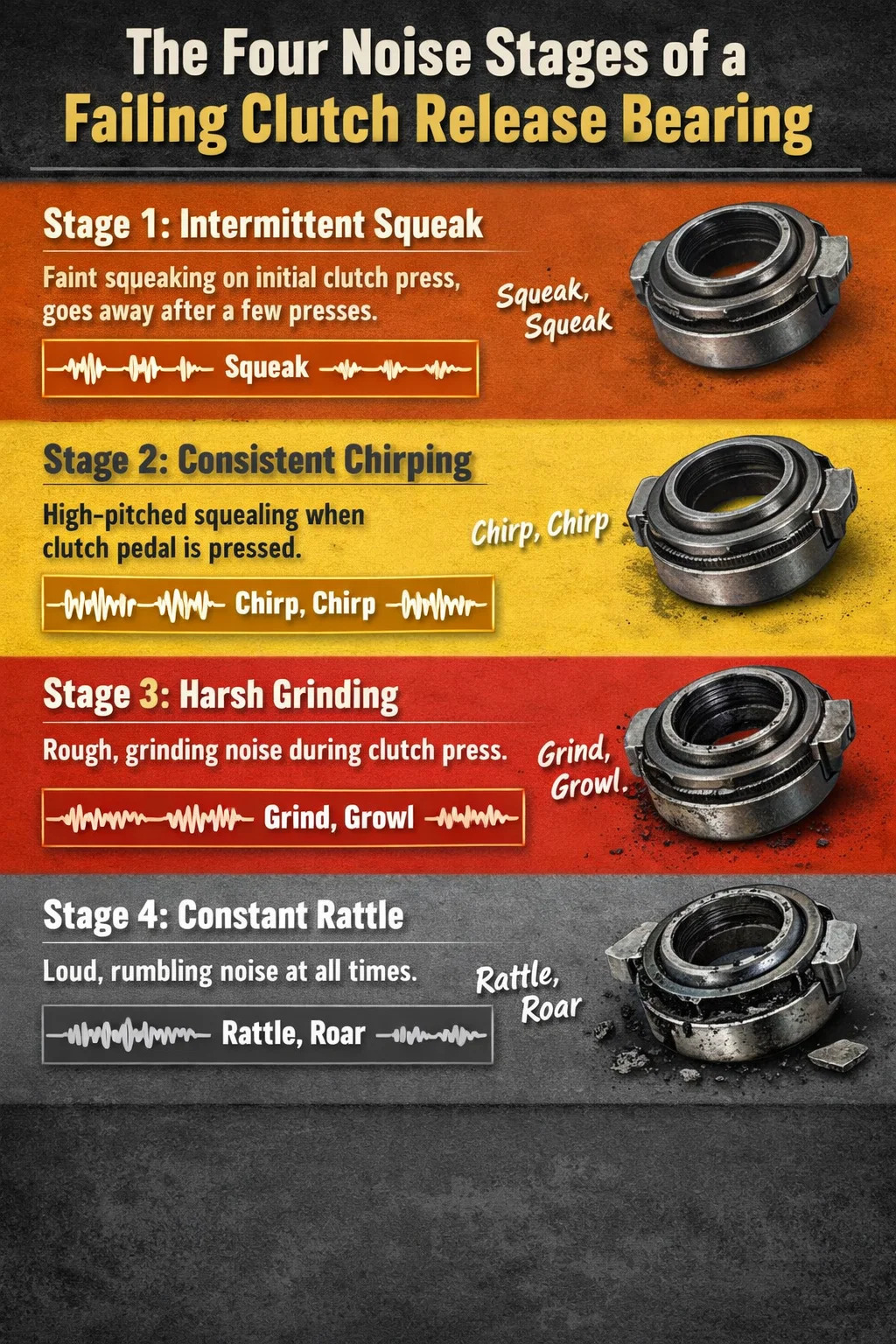

Cztery różne stopnie hałasu uszkodzonego łożyska oporowego sprzęgła

Zużycie łożysk rzadko objawia się jednocześnie. Pogorszenie następuje po dość przewidywalnym łuku od subtelnego do katastrofalnego, a każdy etap wytwarza inną sygnaturę akustyczną. Wiedza o tym, na jakim etapie się znajdujesz, pomoże Ci ocenić pilność sprawy.

Etap 1 — Przerywane piski

Na najwcześniejszym etapie smar wewnątrz łożyska zaczyna się psuć lub wysychać. Lekkie skrzypienie można zauważyć dopiero przy pierwszym wciśnięciu sprzęgła po nocnym postoju samochodu i znika ono po kilku naciśnięciach, gdy łożysko się nagrzeje. Wielu kierowców lekceważy to jako poranną kondensację lub zimną skrzynię biegów. Łatwo to zignorować, ale jest to najtańszy i najmniej zakłócający moment rozwiązania problemu — wymiana łożyska na tym etapie zazwyczaj wiąże się z najmniejszymi szkodami ubocznymi.

Etap 2 — Ciągłe cykanie lub piszczenie przy wciśnięciu pedału

Jest to najczęściej zgłaszany etap. Dźwięk jest teraz powtarzalny: wciśnij pedał sprzęgła, usłysz pisk; zwolnij pedał, hałas ustanie . Dźwięk ma wysoką częstotliwość i czasami jest opisywany jako śpiew ptaka lub pisk hamulca rowerowego. Wewnątrz elementy kulkowe lub wałeczkowe łożyska wysychają, a koszyk lub bieżnie zaczynają wykazywać zużycie. W tym momencie łożysko działa, ale ulega degradacji. Większość mechaników uważa ten etap za praktyczny próg planowania wymiany, ponieważ przejście do etapu 3 może nastąpić szybko, gdy zacznie się powtarzający się hałas.

Etap 3 — Ostre zgrzytanie lub warczenie

Wysoki pisk przechodzi w niższy, grubszy dźwięk zgrzytania lub warczenia. Oznacza to, że elementy toczne wewnątrz łożyska zaczęły pękać lub że bieżnie łożyska są wyraźnie zarysowane. Następuje kontakt metal-metal. Na tym etapie istnieje realne ryzyko zatarcia łożyska przy wciśniętym pedale sprzęgła , co może zablokować widełki sprzęgła w pozycji wyłączonej i spowodować unieruchomienie. Na tym etapie często pojawiają się wibracje przenoszone przez sam pedał sprzęgła – pulsowanie lub szorstkość wyczuwalna pod stopami.

Etap 4 — Ciągły hałas niezależnie od położenia pedału

Gdy łożysko zapadnie się do punktu, w którym niemal stale styka się z otaczającymi elementami, hałas pojawia się niezależnie od tego, czy pedał jest wciśnięty, czy nie. Na tym etapie łożysko mogło pęknąć na tyle, że uszkodziło tarczę dociskową, tarczę sprzęgła, a nawet koło zamachowe. Koszty napraw tutaj gwałtownie rosną. Praca, która mogła kosztować 300–500 USD za części i robociznę na etapie 1 lub 2, może przekroczyć 1200–1800 USD, po uwzględnieniu wymiany nawierzchni lub wymiany płyty dociskowej i koła zamachowego.

Jak sprawdzić, czy hałas dochodzi z łożyska oporowego sprzęgła

Ponieważ ręczna skrzynia biegów zawiera kilka łożysk, które mogą wytwarzać podobne dźwięki — łożysko wału wejściowego, łożysko lub tuleja prowadząca oraz łożyska wału pośredniego — warto przeprowadzić kilka prostych kontroli, zanim stwierdzimy, że łożysko oporowe jest uszkodzone.

Test wciśnięcia pedału

Zaparkuj pojazd z pracującym silnikiem i skrzynią biegów w położeniu neutralnym. Powoli wciśnij pedał sprzęgła. Jeśli pisk lub zgrzytanie zaczyna się w momencie naciśnięcia pedału hamulca i ustaje po całkowitym zwolnieniu pedału, głównym podejrzanym jest łożysko oporowe sprzęgła. Hałas powinien być spójny z ruchem pedału — głośniejszy w miarę dalszego naciskania, potencjalnie o różnej wysokości przy różnych głębokościach pedału, w zależności od sposobu, w jaki łożysko styka się z palcami płyty dociskowej.

Odróżnienie od łożyska wału wejściowego

Zużyty input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Odróżnienie od łożyska pilotującego lub tulei

Łożysko prowadzące (lub tuleja w wielu pojazdach) znajduje się pośrodku koła zamachowego i podtrzymuje końcówkę wału wejściowego skrzyni biegów. Zużyte łożysko prowadzące zwykle wytwarza hałas w fazie poślizgu sprzęgła — podczas ruszania z miejsca zatrzymania i sprzęgło jest częściowo włączone. Może również powodować pisk lub wycie, gdy skrzynia biegów znajduje się w położeniu neutralnym przy pracującym silniku, co różni się od charakterystycznego charakterystycznego naciśnięcia pedału łożyska oporowego.

Poczuj wibracje

Połóż lekko rękę na dźwigni zmiany biegów, jednocześnie powoli naciskając pedał sprzęgła. Uszkodzone łożysko oporowe często powoduje przenoszenie subtelnych wibracji lub nierówności w układzie napędowym, które można wyczuć na dźwigni zmiany biegów lub w niektórych pojazdach na podłodze w pobliżu tunelu skrzyni biegów. To dotykowe sprzężenie zwrotne w połączeniu ze słyszalnym piskiem przy wciśnięciu pedału wskazuje zdecydowanie na łożysko wyciskowe.

Dlaczego łożyska wyciskowe sprzęgła zużywają się

Zrozumienie pierwotnej przyczyny ma znaczenie, ponieważ niektórym awariom można zapobiec, a zajęcie się nimi wydłuża żywotność następnego łożyska.

Oprzyj stopę na pedale sprzęgła

Jest to najczęstsza przyczyna przedwczesnej awarii łożyska wyciskowego. Nawet bardzo niewielki nacisk spoczynkowy pedału sprzęgła wynoszący 5–10 funtów powoduje, że łożysko wyciskowe obraca się w stosunku do palców sprężyny membranowej tarczy dociskowej . Podczas normalnej pracy łożysko jest obciążone jedynie przez ułamek sekundy potrzebny do zmiany biegów. Kierowca, który w ruchu ulicznym opiera nogę na pedale sprzęgła, może wykonać tysiące dodatkowych obrotów na godzinę pod obciążeniem, radykalnie przyspieszając zużycie. Dożywotni przebieg łożyska napędzanego w ten sposób może spaść ze 100 000 mil do poniżej 30 000 mil.

Jazda na sprzęgle po wzgórzach

Trzymanie pojazdu nieruchomego na pochyłości poprzez równoważenie załączenia sprzęgła, zamiast zaciągania hamulca ręcznego, utrzymuje łożysko wyciskowe pod ciągłym obciążeniem, a tarcza sprzęgła w stanie stałego poślizgu. Oprócz zużycia łożyska powoduje to również glazurę tarczy sprzęgła i zarysowanie powierzchni koła zamachowego. Pięć minut trzymania się wzniesienia przy zastosowaniu tej techniki może spowodować takie samo zużycie, jak dziesiątki normalnych kilometrów jazdy.

Zanieczyszczenia i wnikanie wilgoci

Nowoczesne uszczelnione łożyska są wstępnie nasmarowane i zaprojektowane tak, aby działały bezobsługowo, ale uszczelki z biegiem czasu ulegają degradacji, szczególnie w pojazdach eksploatowanych w mokrym, błotnistym lub zakurzonym środowisku. Gdy wilgoć lub piasek dostaną się do łożyska, smar ulega zniszczeniu i rozpoczyna się zużycie ścierne. Pojazdy używane w terenie lub w regionach, w których często stosuje się sól drogową, często wykazują zużycie łożysk oporowych przy znacznie niższych przebiegach niż pojazdy eksploatowane w czystych i suchych warunkach.

Nieprawidłowe ustawienie i nieprawidłowy montaż

Łożysko wyciskowe, które nie jest idealnie wycentrowane na ustalaczu łożyska wału wejściowego, lub widełki sprzęgła, które są wygięte lub zużyte w punkcie obrotu, będą obciążać łożysko nierównomiernie. Powoduje to powstanie obciążenia bocznego, do którego łożysko nie jest przeznaczone, powodując szybkie zużycie jednej strony bieżni łożyska. W tym przypadku charakterystyczny dźwięk to raczej rytmiczne tykanie lub stukanie przy wciśnięciu pedału, a nie gładki pisk odzwierciedlający nierównomierne obciążenie.

Wydłużony okres użytkowania bez wymiany

Nawet przy doskonałej technice jazdy łożysko oporowe podlega zużyciu. Większość producentów podaje żywotność zespołu sprzęgła w zakresie Przebieg od 80 000 do 150 000 mil w zależności od masy pojazdu, rodzaju skrzyni biegów i sposobu użytkowania . Ciężkie ciężarówki i pojazdy używane do holowania szybciej osiągają dolną granicę tego zakresu. Wielu techników zaleca wymianę łożyska oporowego przy każdej wymianie tarczy sprzęgła, ponieważ dostęp do łożyska stanowi większość całkowitego kosztu pracy.

Porównanie hałasu: łożysko oporowe sprzęgła i inne typowe dźwięki sprzęgła

Nie każdy hałas dochodzący z okolic sprzęgła oznacza awarię łożyska oporowego. Poniższa tabela porównuje najczęstsze źródła hałasu i ich charakterystykę, aby pomóc zawęzić diagnozę.

Inne objawy towarzyszące zużyciu łożyska oporowego sprzęgła

Głównym wskaźnikiem jest hałas, ale awaria łożyska wyciskowego często objawia się innymi objawami, które razem wzięte stanowią mocny argument do postawienia diagnozy.

• Wibracje pedału sprzęgła: Pulsowanie lub szorstkość pod stopami podczas naciskania sprzęgła, spowodowane nierówną powierzchnią łożyska przenoszącą wibracje w górę przez widełki sprzęgła oraz połączenie hydrauliczne lub linkę.
• Zwiększony wysiłek pedałowania: W miarę zużywania się łożyska i zwiększania się jego oporu wewnętrznego powstaje dodatkowy opór, który kierowca musi pokonać podczas naciskania pedału. Zmiana jest stopniowa i łatwa do przeoczenia, dopóki nie zostanie porównana ze świeżo serwisowanym sprzęgłem.
• Trudności w włączaniu i wyłączaniu biegów: W zaawansowanych stadiach łożysko, które zaczęło się zacierać lub spowodowało zakleszczenie widełek sprzęgła, może skutkować niepełnym rozłączeniem sprzęgła, przez co zmiana biegów będzie chrupiąca lub trudna.
• Poślizg sprzęgła: Chociaż poślizg jest częściej objawem zużycia tarczy sprzęgła, zatarte lub zapadnięte łożysko może uniemożliwić pełne dociśnięcie tarczy sprzęgła przez tarczę dociskową, co skutkuje poślizgiem pod obciążeniem.
• Widoczny materiał łożyska lub cząstki metalowe: W pojazdach wyposażonych w pokrywę inspekcyjną lub na stole warsztatowym podczas wymiany sprzęgła technicy czasami zauważają błyszczące metalowe zanieczyszczenia w łączniku rozprężnym, wskazujące na uszkodzenie materiału łożyska.

Jak długo można jeździć z hałaśliwym łożyskiem oporowym sprzęgła?

Zależy to całkowicie od tego, na jakim etapie znajduje się łożysko. Na etapie 1 (przerywane piski na zimno) lub na wczesnym etapie 2 (ciągły pisk przy wciśnięciu pedału, ale bez innych objawów) wielu kierowców kontynuuje bezpieczną eksploatację pojazdu przez tygodnie lub nawet kilka miesięcy, umawiając się na naprawy. Ryzyko jest do opanowania, dopóki łożysko pozostaje sprawne, a hałas nie narasta.

Po rozpoczęciu szlifowania (etap 3) dalsza jazda niesie ze sobą znaczne ryzyko awarii. Łożysko, które zaciera się po wciśnięciu pedału sprzęgła, może potencjalnie zablokować mechanizm sprzęgła w położeniu wyłączonym, uniemożliwiając włączenie biegu. W najgorszym przypadku zapadnięte łożysko powoduje rozproszenie zanieczyszczeń wewnątrz obudowy pompy, która uderza w koło zamachowe i tarczę dociskową, co w innym przypadku oznaczałoby dodanie kilkuset dolarów do zwykłej wymiany łożyska i tarczy sprzęgła.

Praktyczna wskazówka stosowana przez wielu doświadczonych mechaników: jeśli hałas pojawia się przy każdym wciśnięciu sprzęgła i utrzymuje się przez ponad dwa tygodnie, należy niezwłocznie zgłosić się do naprawy. Jeśli chociaż raz dźwięk zmienił się z pisku na zgrzytanie, potraktuj to jako pilne.

Na czym polega proces wymiany

Wymiana łożyska zwalniającego sprzęgło wymaga demontażu skrzyni biegów, aby uzyskać dostęp do zespołu sprzęgła. Z tego właśnie powodu praca ta wiąże się z większymi kosztami robocizny — samo łożysko jest niedrogim elementem, którego cena w większości pojazdów osobowych zwykle waha się od 20 do 80 dolarów, ale demontaż skrzyni biegów w pojeździe z silnikiem z przodu i napędem na tylne koła zwykle zajmuje 3–5 godzin pracy. Demontaż skrzyni biegów z napędem na przednie koła może zająć od 4 do 8 godzin, w zależności od układu pojazdu i dostępności.

Ponieważ dostęp do łożyska wymaga całej tej pracy, standardową praktyką – i uzasadnioną finansowo – jest jednoczesna wymiana całego zestawu sprzęgła. Zestaw sprzęgła zawiera tarczę, tarczę dociskową i łożysko oporowe, a czasem także nowe łożysko prowadzące lub tuleję. Dodatkowy koszt części za kompletny zestaw w porównaniu z samym łożyskiem wynosi często 100–300 USD, co stanowi ułamek dodatkowej pracy, która byłaby wymagana przy drugim demontażu, gdyby tarcza sprzęgła uległa awarii rok później.

W tym czasie należy również sprawdzić stan koła zamachowego. Koło zamachowe wykazujące pęknięcia cieplne, twarde punkty (błyszczące, zabarwione na niebiesko okrągłe plamy) lub rowki głębsze niż około 0,030 cala należy naprawić lub wymienić , ponieważ zużyte lub porysowane koło zamachowe przyspiesza zużycie nowej tarczy sprzęgła i może powodować drgania lub drgania sprzęgła nawet bezpośrednio po serwisie.

Typowe zakresy kosztów według kategorii pojazdu

• Samochody ekonomiczne i kompaktowe (np. Honda Civic, VW Golf, Toyota Corolla): 450–900 USD za kompletny zestaw sprzęgła obejmujący robociznę w niezależnym warsztacie.
• Samochody wyczynowe i sportowe (np. Subaru WRX, Ford Mustang, Chevrolet Camaro): 700–1400 USD w zależności od specyfikacji części i rodzaju skrzyni biegów.
• Lekkie ciężarówki i SUV-y (np. Toyota Tacoma, Ford Ranger): 600–1200 USD, przy czym pojazdy z napędem na cztery koła wymagają w niektórych przypadkach dodatkowego odłączenia skrzynki rozdzielczej.
• Pojazdy europejskie ze złożonymi układami skrzyni biegów (np. BMW serii M, Porsche 911 z manualną skrzynią biegów): 1200–2500 USD ze względu na wyższe koszty części i wydłużony czas pracy.

Zapobieganie uszkodzeniom łożysk przed wczesnym zwolnieniem sprzęgła

Dobre nawyki jazdy są najskuteczniejszą formą konserwacji łożyska wyciskowego. Łożysko zostało zaprojektowane tak, aby wytrzymać krótkie, cykliczne obciążenie występujące podczas normalnej zmiany biegów. Problemy pojawiają się, gdy obciążenie staje się ciągłe lub nadmierne.

1. Pomiędzy zmianami biegów trzymaj lewą stopę z dala od pedału sprzęgła. Oprzyj go na martwym pedale (podnóżku) po lewej stronie pedału sprzęgła. Nawet kilka funtów ciśnienia spoczynkowego pomnożone przez tysiące mil daje znaczną liczbę godzin pracy łożysk pod obciążeniem.
2. Na wzniesieniach używaj hamulca ręcznego, a nie sprzęgła. Czekając na światłach na pochyłości, zaciągnij hamulec ręczny, a nie trzymaj pozycję przy ślizganiu się sprzęgła.
3. Całkowita zmiana biegów zdecydowanie. Powolne, niepewne załączenie sprzęgła utrzymuje obciążenie łożyska przez dłuższy czas w ciągu jednego cyklu zmiany biegów. Płynny i w miarę szybki ruch pedału wydłuża żywotność łożyska.
4. Podczas każdego serwisu sprzęgła należy sprawdzić widełki i oś sprzęgła. Zużyty pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Niezwłocznie napraw wszelkie nieszczelności układu hydraulicznego sprzęgła. Główny lub pomocniczy cylinder sprzęgła, z którego wycieka płyn, może zanieczyścić tarczę sprzęgła, a w hydraulicznych układach łożysk oporowych powszechnych w nowoczesnych pojazdach wpłynąć na działanie i trwałość samego zespołu łożyskowego.

Koncentryczne siłowniki wysięgnika a tradycyjne łożyska napędzane widłami

Warto zauważyć, że wiele pojazdów produkowanych od końca lat 90. XX wieku wykorzystuje koncentryczny siłownik (CSC) zamiast tradycyjnego zewnętrznego siłownika i układu widełek sprzęgła. W systemie CSC siłownik hydrauliczny jest montowany wewnątrz łącznika pompy bezpośrednio wokół wału wejściowego, a łożysko wyciskowe jest zintegrowane z jednostką jako pojedynczy zespół.

Charakterystyka hałasu uszkodzonego łożyska CSC jest zasadniczo identyczna z charakterystyką tradycyjnego łożyska wyciskowego – piszczenie lub zgrzytanie przy wciśnięciu pedału – ale diagnostyka i naprawa są różne. CSC nie można wymieniać w oderwaniu od elementów hydraulicznych ; całą jednostkę należy wymienić jako zespół. Koszt jednostki CSC wynosi zazwyczaj 80–250 USD za samą część i jest droższy niż samodzielne łożysko, ale nadal rozsądny, biorąc pod uwagę łączny charakter komponentu. Oznakami awarii CSC są także wycieki płynu ze sprzęgła do łącznika pompy, co oprócz hałasu łożysk może spowodować zanieczyszczenie tarczy sprzęgła.

Podsumowanie: Kluczowe fakty do zapamiętania

• Zużyty clutch release bearing primarily produces a pisk, ćwierkanie lub odgłos zgrzytania, który występuje po wciśnięciu pedału sprzęgła i nie występuje po jego zwolnieniu.
• Odwrotny wzór — hałas, gdy pedał jest wciśnięty, cichy po naciśnięciu — wskazuje na łożysko wału wejściowego, a nie łożysko oporowe.
• Awaria przebiega w czterech etapach: przerywane piski, ciągłe piski, zgrzytanie i ciągły hałas niezależnie od położenia pedału.
• Najczęstszą przyczyną przedwczesnej awarii jest oparcie stopy na pedale sprzęgła, co powoduje ciągłe obracanie się łożyska pod obciążeniem.
• Wymiana samego łożyska przy wyłączonej skrzyni biegów jest mało ekonomiczna — pełny zestaw sprzęgła kosztuje minimalnie więcej i pozwala uniknąć ponownego demontażu tarczy lub tarczy dociskowej.
• Gdy pojawi się odgłos zgrzytania, potraktuj naprawę jako pilną. Kontynuacja jazdy grozi zatarciem łożysk, uszkodzeniem wału wejściowego skrzyni biegów i wzrostem kosztów napraw.
