Czy smarujesz łożysko oporowe sprzęgła? Właściwa odpowiedź

Bezpośrednia odpowiedź: czy należy nasmarować łożysko oporowe sprzęgła?

Nie, nie należy smarować nowoczesnego łożysko oporowe sprzęgła — w większości przypadków zwane także łożyskiem wyciskowym. Zdecydowana większość łożysk oporowych sprzęgła wyprodukowanych po połowie lat 80. XX wieku to zespoły uszczelnione, wstępnie nasmarowane. Pochodzą one z fabryki ze specjalnym smarem już umieszczonym w bieżniach łożysk, a wewnętrzne smarowanie zaprojektowano tak, aby wystarczyło na cały okres użytkowania łożyska. Dodanie zewnętrznego smaru do uszczelnionego łożyska oporowego sprzęgła nie poprawia jego działania, a może aktywnie powodować uszkodzenia.

Jednak jest tu pewien niuans, który ma znaczenie. Chociaż samego łożyska nie należy smarować, niektóre punkty styku wokół zespołu łożyska oporowego sprzęgła — w szczególności punkty styku widelca, tuleja lub rura prowadząca oraz element ustalający łożyska wału wejściowego — wymagają podczas montażu niewielkiej i precyzyjnej ilości smaru wysokotemperaturowego. Błędne rozróżnienie jest jedną z najczęstszych przyczyn drgań sprzęgła, uszkodzeń łożysk i przedwczesnego zużycia sprzęgła.

W tym artykule opisano dokładnie, gdzie zastosować smar, jakiego rodzaju użyć, w jakiej ilości i co się stanie, jeśli zostanie źle dobrany.

Co właściwie robi łożysko oporowe sprzęgła

Przed omówieniem smarowania warto zrozumieć mechaniczną rolę łożyska oporowego sprzęgła. Po naciśnięciu pedału sprzęgła mechanizm mechaniczny lub hydrauliczny popycha widełki sprzęgła, co z kolei dociska łożysko wyciskowe do obracających się palców tarczy dociskowej (zwanych również palcami sprężyny talerzowej). Łożysko umożliwia dociśnięcie nieruchomego elementu — widełek sprzęgła — do szybko obracającego się elementu — tarczy dociskowej — bez ich ścierania.

Łożysko wyciskowe zwykle osadza się na tulei prowadzącej otaczającej wał wejściowy skrzyni biegów. W systemie linek lub połączeń mechanicznych łożysko styka się z płytką dociskową tylko wtedy, gdy pedał jest wciśnięty. W wielu układach hydraulicznych łożysko może stykać się z palcami sprężyny talerzowej, co stawia jeszcze większe wymagania wewnętrznemu smarowaniu łożyska.

Temperatura robocza wewnątrz obudowy dzwonu może osiągnąć 150°C do ponad 200°C przy intensywnym użytkowaniu, a łożysko musi jednocześnie wytrzymywać obciążenie obrotowe i osiowe (wzdłużne). Właśnie dlatego fabrycznie zapakowany smar został specjalnie opracowany do danego zastosowania i dlaczego zastąpienie go niewłaściwym smarem zewnętrznym może spowodować awarię.

Dlaczego nie należy smarować samego łożyska

Uszczelnione łożyska wyciskowe sprzęgła mają po obu stronach gumowe lub metalowe osłony, które zatrzymują wewnętrzny smar i zapobiegają przedostawaniu się zanieczyszczeń. Po nałożeniu dodatkowego smaru na zewnątrz takiego łożyska może wystąpić kilka problemów:

• Zanieczyszczenie tarczy sprzęgła: Nadmiar smaru migruje pod wpływem ciepła i siły odśrodkowej. Jeśli dotrze do materiału ciernego tarczy sprzęgła, tarcza staje się zeszklona lub nasiąknięta olejem, a sprzęgło natychmiast się ślizga. Wymiana zanieczyszczonej tarczy sprzęgła zwykle kosztuje 300–700 USD za same części, nie licząc robocizny.
• Uszkodzenie płyty dociskowej: Smar na powierzchni ciernej tarczy dociskowej powoduje nierówne zazębienie, wibracje i przyspieszone zużycie powierzchni stykowej tarczy dociskowej.
• Uszkodzenie uszczelki: Wiele popularnych smarów nie jest kompatybilnych z mieszankami gumowymi stosowanymi w uszczelnieniach łożysk. W szczególności smary na bazie ropy naftowej mogą powodować pęcznienie lub degradację uszczelek, umożliwiając wyciek wewnętrznego smaru fabrycznego i zanieczyszczając samo łożysko.
• Przeciążenie łożyska: Nadmiar smaru zewnętrznego może powodować opór łożyska, wytwarzając dodatkowe ciepło i skracając jego żywotność, zamiast ją wydłużać.
• Problemy z hałasem: Smar nałożony na powierzchnię łożyska oporowego stykającą się z występami sprężyny talerzowej może powodować niespójny dźwięk włączania i drgania sprzęgła.

Jedynym wyjątkiem od tej reguły są starsze łożyska o bieżni otwartej lub nadające się do użytku łożyska wyciskowe, które można było znaleźć w pojazdach sprzed lat 80. XX wieku lub w niektórych zastosowaniach w rolnictwie i ciężkim sprzęcie. Jednostki te są zaprojektowane tak, aby akceptować okresowe ponowne smarowanie i będą miały oczywistą konstrukcję otwartą lub częściowo ekranowaną. Jeśli pracujesz przy pojeździe zabytkowym, sprawdź w instrukcji serwisowej, czy łożysko wyciskowe jest typu nadającego się do użytku.

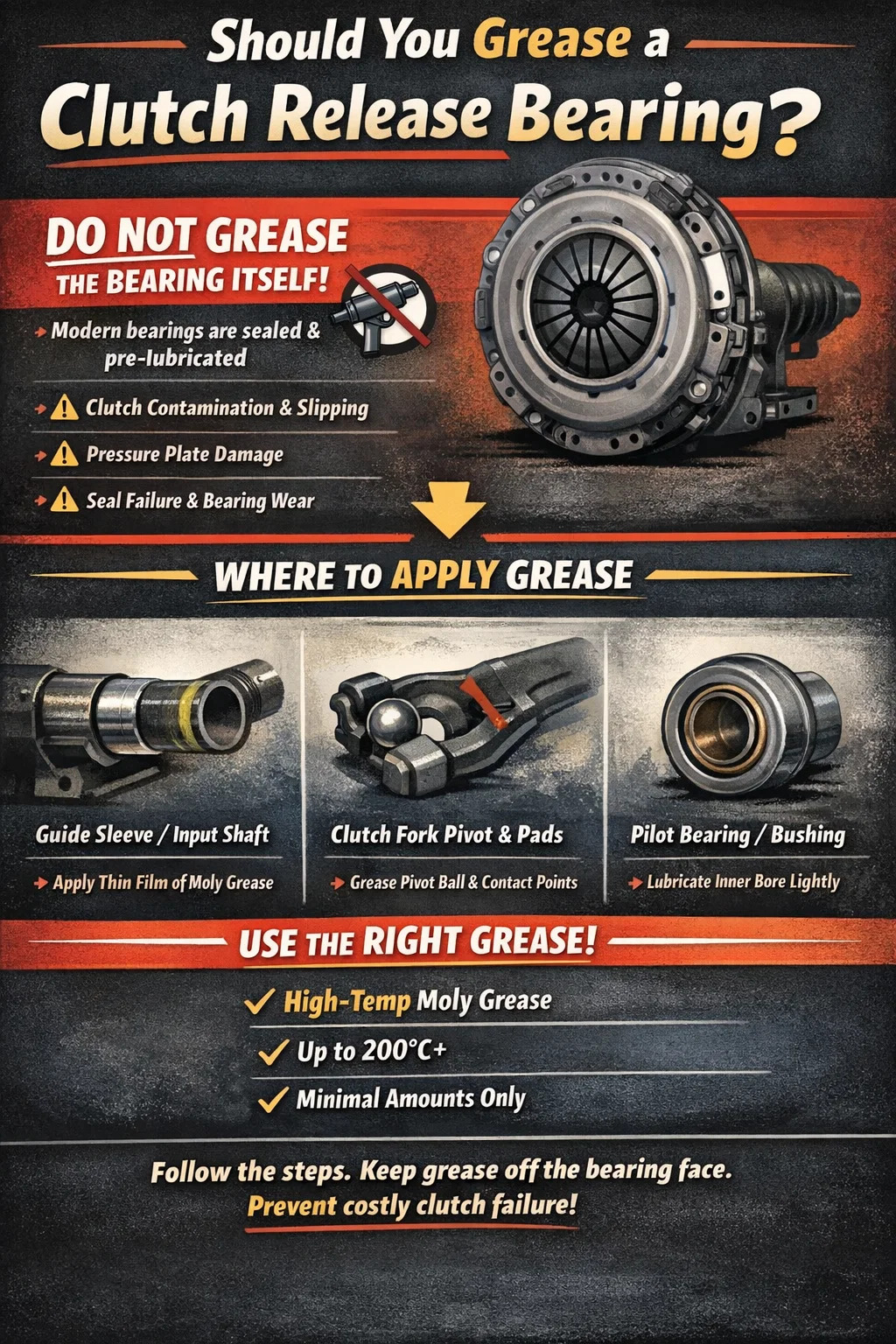

Tam, gdzie wymagany jest smar podczas montażu łożyska oporowego sprzęgła

Chociaż sam korpus łożyska nie jest smarowany, podczas pracy sprzęgła należy nasmarować kilka otaczających go elementów. Pomijanie tych kroków powoduje hałas, szorstkie wyczucie pedału i przedwczesne zużycie otaczającego sprzętu.

Ustalacz łożyska wału wejściowego / tuleja prowadząca

Łożysko wyciskowe sprzęgła przesuwa się w przód i w tył po tulei prowadzącej lub łożysku ustalającym podczas naciskania pedału sprzęgła. Jest to styk ślizgowy pomiędzy dwiema metalowymi powierzchniami i wymaga lekkiej warstwy smaru, aby zapobiec zacieraniu się i umożliwić płynny, cichy ruch. Nałóż bardzo cienką, jednolitą warstwę smaru wysokotemperaturowego na tuleję prowadzącą – wystarczającą do pokrycia powierzchni bez nadmiaru, który mógłby migrować do przodu w kierunku tarczy sprzęgła.

Częstym błędem jest nakładanie tutaj zbyt dużej ilości smaru. Wystarczy cienka folia. Grube plamy smaru będą przedostawać się wzdłuż wału pod wpływem cykli termicznych i wibracji i mogą zanieczyścić tarczę sprzęgła w promieniu kilkuset mil.

Punkty kontaktowe widełek sprzęgła

Widełki sprzęgła obracają się na sworzniu kulowym lub punkcie obrotu i stykają się z ustalaczem łożyska wyciskowego w dwóch punktach. Zarówno kula obrotowa, jak i podkładki stykowe widelca na łożysku wymagają niewielkiej ilości smaru. Są to punkty styku metal-metal pod dużym obciążeniem dźwigni, które bez smarowania szybko się zużywają. Nałóż ilość smaru wielkości groszku na kulkę obrotową i delikatnie posmaruj każdą płytkę kontaktową widelca.

Obrót i połączenie pedału sprzęgła (jeśli są dostępne)

Jeśli zdemontowałeś skrzynię biegów, warto przy dostępie sprawdzić tuleje pedału sprzęgła, wał obrotowy i wszelkie drążki łączące mechaniczne pod kątem nasmarowania. Skrzypienie pedałów i sztywne działanie sprzęgła są często spowodowane suchymi punktami obrotu, a nie czymkolwiek wewnątrz obudowy dzwonka.

Łożysko pilotujące lub tuleja pilotująca

To oddzielne łożysko znajduje się pośrodku wału korbowego lub koła zamachowego i podtrzymuje końcówkę wału wejściowego skrzyni biegów. Nie jest częścią zespołu łożyska wyciskowego, ale jest zawsze wymieniane podczas pracy sprzęgła. Jeśli montujesz tuleję prowadzącą z brązu (zamiast łożyska igiełkowego), przed montażem nałóż na jej otwór wewnętrzny cienką warstwę smaru montażowego lub białego smaru litowego.

Właściwy rodzaj smaru do stosowania w elementach sprzęgła

Nie wszystkie smary nadają się do zastosowań w sprzęgłach. Środowisko wewnątrz obudowy dzwonu — wysoka temperatura, wibracje i katastrofalne ryzyko zanieczyszczenia materiału ciernego — wymaga określonych właściwości produktu.

Standardowym zaleceniem branżowym dotyczącym montażu łożyska oporowego sprzęgła jest wysokotemperaturowy smar na bazie molu nakładany w minimalnych ilościach na określone punkty styku opisane powyżej. Wielu producentów zestawów sprzęgła, w tym Sachs, LUK i Exedy, dołącza małe opakowanie tego typu smaru do swoich zestawów sprzęgła — używaj tego, co dostarczają i nakładaj tylko w wyznaczonych punktach.

Krok po kroku: prawidłowe smarowanie podczas montażu łożyska oporowego sprzęgła

Poniższa procedura dotyczy typowego pojazdu z napędem na tylne koła i mechanicznym widelcem sprzęgła. Hydrauliczne systemy zwalniania mogą się nieznacznie różnić, ale podstawowe zasady pozostają takie same.

1. Wymontuj i sprawdź wszystkie elementy. Po wyjęciu skrzyni biegów i wymontowaniu starego sprzęgła wyczyść wnętrze obudowy dzwonu, tuleję prowadzącą oraz widełki sprzęgła i obszar kulki obrotowej środkiem do czyszczenia hamulców. Usuń stary smar, rdzę i zanieczyszczenia. Sprawdź tuleję prowadzącą pod kątem rowków zużycia lub korozji.
2. Nałóż smar na tuleję prowadzącą. Czystą szmatką lub palcem w rękawiczce nałóż cienką, jednolitą warstwę wysokotemperaturowego smaru molibdenowego na całej długości tulei prowadzącej, po której będzie się poruszać łożysko oporowe. Zetrzyj nadmiar. Powierzchnia powinna wyglądać na mokrą, a nie grubą.
3. Wsuń nowe łożysko wyciskowe na tuleję prowadzącą. Upewnij się, że przesuwa się swobodnie i płynnie. Jeśli się zacina lub ciągnie, sprawdź, czy na tulei nie ma zadziorów i zajmij się nimi przed kontynuowaniem.
4. Nie nakładać żadnego smaru na powierzchnię łożyska oporowego — strona stykająca się z palcami sprężyny talerzowej. Powierzchnia ta musi pozostać sucha.
5. Nasmaruj kulkę obrotową widelca. Nałóż ilość smaru wielkości ziarnka grochu na sworzeń kulowy obrotu. Rozprowadź go po powierzchni piłki.
6. Nasmaruj podkładki stykowe widelca. Nałóż niewielką ilość smaru na oba ucha lub podkładki stykowe widełek sprzęgła w miejscu ich połączenia z kołnierzem ustalającym łożyska wyciskowego.
7. Zamontuj widełki sprzęgła, upewniając się, że są prawidłowo osadzone na kuli obrotowej i bezpiecznie zatrzaskuje lub przytrzymuje łożysko wyciskowe.
8. Wykonaj kontrolę końcową. Zajrzyj do wnętrza obudowy dzwonu i upewnij się, że w pobliżu tarczy sprzęgła lub na tarczy dociskowej nie ma nadmiaru smaru. Przed kontynuowaniem wytrzyj pozostały tłuszcz.
9. Zakończ instalację i sprawdź działanie pedału przed ponownym oddaniem pojazdu do użytku.

Co się dzieje, gdy przesmarujesz zespół łożyska oporowego sprzęgła

Nadmierne smarowanie podczas montażu sprzęgła jest jedną z głównych przyczyn zjawiska powszechnie diagnozowanego jako „wadliwe sprzęgło” wkrótce po wymianie. Objawy pojawiają się szybko – często w promieniu kilkuset mil – i mogą imitować wiele różnych problemów w zależności od miejsca migracji smaru.

• Poślizg sprzęgła: Najbardziej natychmiastowy objaw, gdy smar dotrze do tarczy sprzęgła. Obroty silnika rosną bez odpowiedniego wzrostu prędkości pojazdu, zwłaszcza pod obciążeniem. Należy wymienić tarczę sprzęgła.
• Drganie lub drżenie sprzęgła: Częściowe zanieczyszczenie tarczy dociskowej lub tarczy powoduje wibrację i drgania przy niskich prędkościach, szczególnie podczas ruszania z miejsca zatrzymania.
• Zapach spalenizny: Zanieczyszczony materiał cierny może wytwarzać silny zapach spalenizny, szczególnie podczas pierwszego docierania, gdy resztki smaru spalają gorące elementy.
• Hałas łożyska wynikający z nadmiernego oporu: Nadmiernie nasmarowane prowadnice łożysk mogą przyciągać cząsteczki metalu i piasek, co prowadzi do przyspieszonego zużycia łożysk i zgrzytania lub dudnienia po wciśnięciu pedału sprzęgła.
• Przedwczesna awaria łożyska wyciskowego: Jeśli niekompatybilny smar spowodował degradację uszczelek łożysk, wstępnie zapakowany wewnętrzny smar wycieka, a łożysko pracuje na sucho, zwykle ulegając awariom po przejechaniu 10 000–20 000 mil, a nie oczekiwanych 60 000–100 000 mil.

W najgorszym przypadku nadmierne nasmarowanie wymaga ponownego porzucenia skrzyni biegów i wymiany całego zestawu sprzęgła – a jest to praca, która w warsztacie kosztuje od 800 dolarów i 1800 dolarów lub więcej w zależności od pojazdu. Pakiet smaru zawarty w większości zestawów sprzęgła zawiera wystarczającą ilość produktu do danego zadania; jeśli użyjesz całego opakowania w odpowiednich miejscach, nie przetłuścisz się.

Hydrauliczne łożyska oporowe: uwagi specjalne

Wiele nowoczesnych pojazdów wykorzystuje koncentryczny siłownik podrzędny (CSC) — zespół hydrauliczny, który łączy siłownik podrzędny i łożysko oporowe w jeden zespół, który jest montowany bezpośrednio na ustalaczu łożyska wału wejściowego wewnątrz obudowy dzwonu. Są one coraz powszechniejsze w pojazdach europejskich, nowoczesnych ciężarówkach i samochodach wyczynowych.

Zasady smarowania zespołów CSC są jeszcze bardziej rygorystyczne niż w przypadku konwencjonalnych łożysk wyciskowych. Nie nakładać żadnego smaru na powierzchnię łożyska lub korpus hydrauliczny jednostki CSC. Zespoły te są w pełni uszczelnione i samodzielne. Jedynym punktem smarowania jest tuleja prowadząca i nawet wtedy niektórzy producenci zalecają montaż na sucho lub specjalny smar na bazie silikonu, aby uniknąć problemów ze zgodnością uszczelek z uszczelnieniami hydraulicznymi wewnątrz CSC.

Zawsze należy zapoznać się ze szczegółowymi instrukcjami dostarczonymi z wymienną jednostką CSC. Niewłaściwe wykonanie tego może spowodować awarię uszczelnienia hydraulicznego wewnątrz zespołu łożyskowego, prowadząc do utraty płynu i awarii układu sprzęgła – co jest poważniejszym i kosztowniejszym skutkiem niż zanieczyszczona tarcza cierna.

Powszechne mity na temat smarowania łożysk oporowych sprzęgła

Mit: Więcej smaru oznacza lepszą ochronę

Jest to najbardziej rozpowszechnione błędne przekonanie. W sprzęgłach więcej smaru nie jest lepsze — jest aktywnie szkodliwe. Cienka warstwa zapewnia niezbędne smarowanie. Nadmiar smaru nie ma dokąd uciec i migruje w stronę powierzchni ciernych.

Mit: Należy mocno smarować wypusty wału wejściowego

Wypusty piasty tarczy sprzęgła, które ślizgają się na wale wejściowym, wymagają śladowych ilości smaru, aby tarcza mogła się prawidłowo rozłączyć. Jednak wielu profesjonalistów woli obecnie montować je na sucho lub z niewielką ilością smaru, ponieważ smar na wielowypustach ma tendencję do migracji. Jeśli coś tu zastosujesz, użyj absolutnego minimum — lekkiego rozsmarowania smaru molibdenowego tylko na zębach wypustu, a następnie zetrzyj nadmiar czystą szmatką.

Mit: Hałas łożyska oznacza, że łożysko oporowe wymaga smarowania

Jeśli łożysko oporowe sprzęgła hałasuje – słychać ćwierkanie, zgrzytanie lub grzechotanie po wciśnięciu pedału – łożysko należy wymienić, a nie nasmarować. Uszczelnione łożysko, w którym pojawił się hałas, uległo uszkodzeniu wewnętrznemu lub zużyło się do tego stopnia, że ​​ponowne smarowanie nie jest możliwe ani skuteczne. Próba nasmarowania go od zewnątrz nie przywróci uszkodzonego uszczelnionego łożyska.

Mit: Każdy smar wystarczy w mgnieniu oka

Smar do podwozia, smar do osi i smary ogólnego przeznaczenia mają punkt kroplenia poniżej temperatur regularnie osiąganych wewnątrz obudowy dzwonu. Użycie niewłaściwego produktu nie tylko nie zapewnia ochrony — aktywnie stwarza ryzyko zanieczyszczenia, ponieważ smar upłynnia się pod wpływem ciepła.

Jak długo powinno wytrzymać prawidłowo zamontowane łożysko oporowe sprzęgła

Wysokiej jakości łożysko oporowe sprzęgła, prawidłowo zamontowane, z odpowiednim nasmarowaniem w punktach styku i bez smaru na samej powierzchni łożyska, powinno wystarczyć na cały okres eksploatacji zestawu sprzęgła. W typowym użytkowaniu samochodu osobowego oznacza to:

• Standardowe warunki jazdy: 60 000 do 100 000 mil, często dłużej w przypadku intensywnej eksploatacji na autostradzie, gdzie sprzęgło jest uruchamiane rzadziej.
• Jazda w mieście z przerwami: 40 000 do 70 000 mil ze względu na wyższą częstotliwość pracy sprzęgła.
• Wydajność i wykorzystanie toru: Znacznie krótszy — zaledwie 20 000 mil, w zależności od temperatury roboczej i agresywności użytkowania.

Ponieważ dostęp do łożyska oporowego wymaga demontażu skrzyni biegów, standardową praktyką jest zawsze wymiana łożyska wyciskowego przy każdej wymianie sprzęgła, niezależnie od tego, czy stare łożysko wykazuje widoczne zużycie. Koszt samego łożyska – zazwyczaj Od 20 do 80 dolarów za większość pojazdów osobowych — jest znikomy w porównaniu z kosztem pracy związanym z ponownym wyrzuceniem przekładni.

Podsumowanie: Zasady smarowania łożyska oporowego sprzęgła

Właściwe smarowanie łożyska oporowego sprzęgła wymaga precyzji i powściągliwości, a nie hojności przy użyciu smarownicy. Oto pełne podsumowanie:

• Nie smaruj samego łożyska oporowego sprzęgła. Nowoczesne uszczelnione łożyska wyciskowe są wstępnie nasmarowane na cały okres eksploatacji i nie wymagają zewnętrznego smaru.
• Nałóż cienką warstwę wysokotemperaturowego smaru molibdenowego na tuleję prowadzącą gdzie łożysko się ślizga.
• Nasmaruj kulkę obrotową widełek sprzęgła i podkładki stykowe widelca niewielką, dokładną ilością tego samego smaru.
• Nigdy nie smaruj powierzchni styku łożyska lub na dowolnej powierzchni ciernej.
• Używaj wyłącznie smaru wysokotemperaturowego przystosowane do środowiska termicznego wewnątrz obudowy dzwonu.
• Postępuj zgodnie z instrukcjami producenta zestawu sprzęgła i użyj dostarczonego pakietu smaru, jeśli jest to określone.
• Do hydraulicznych koncentrycznych siłowników podrzędnych, zapoznaj się z instrukcjami dotyczącymi konkretnego produktu i zdecyduj się na użycie mniejszej ilości smaru lub jego brak na tulei prowadzącej.

Przestrzeganie tych zasad zapewni łożysku zwalniającemu sprzęgło najlepszą możliwą żywotność, zapewni płynną i spójną pracę sprzęgła oraz pozwoli uniknąć kosztownych błędów, które powodują, że zupełnie dobre, nowe sprzęgło trafia prosto do kosza.
